產品詳細介紹、優點:

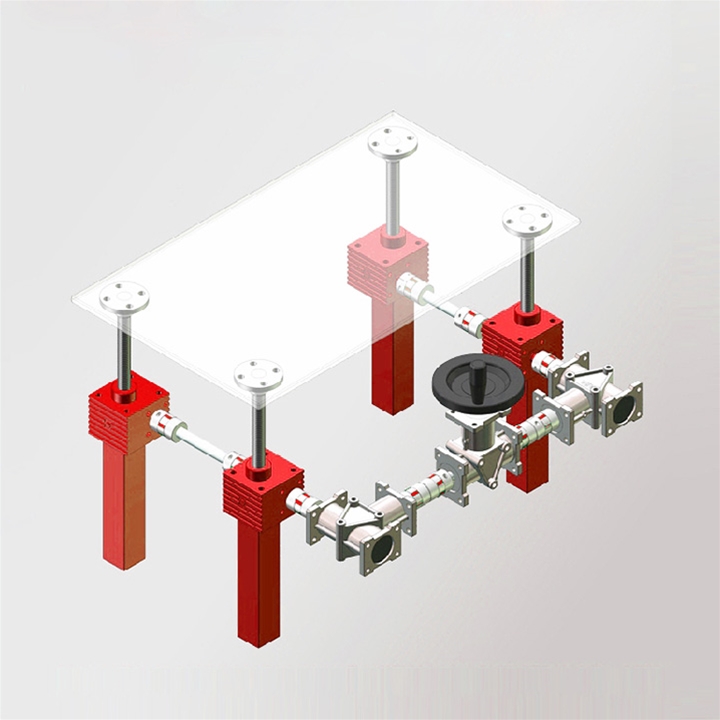

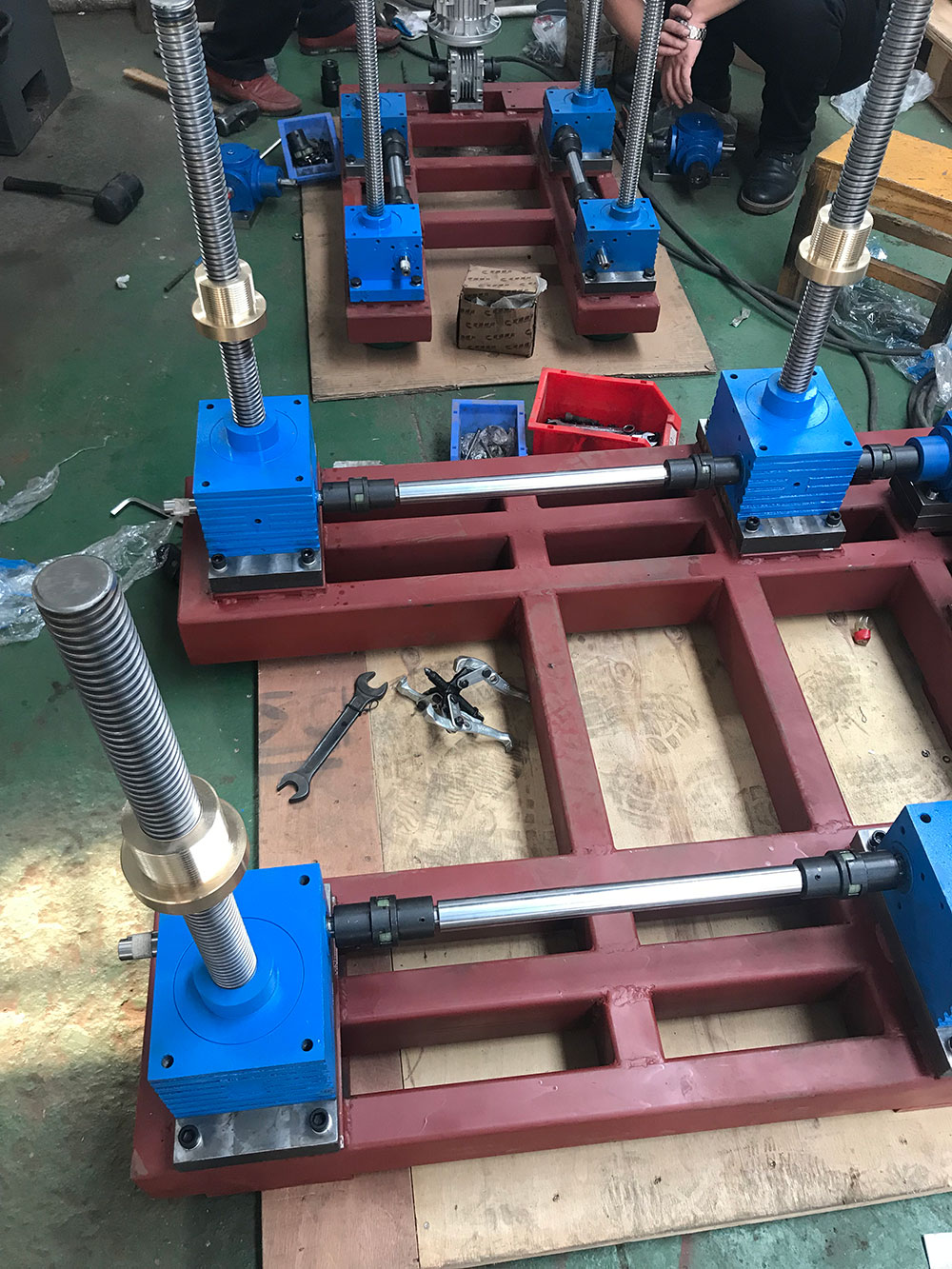

絲桿升降機平臺,是兩臺、四臺、六臺、八臺絲桿升降機聯合在一起使用的起重部件,具有起升、下降及借助輔件推進、翻轉及各種高度位置調整等諸多功能.
啟泰機械制造“啟牌”絲桿升降機平臺,方形凹槽殼體,散熱好、使用壽命長,球墨鑄鐵外殼、純銅蝸輪優良選材,更好的適應廣泛的應用范圍,方形尾罩設計,控制絲杠不自轉,加工設備、工藝優良、技術更成熟,優良的設計理念創造了抗沖擊能力強,高強度,低噪音,長壽命,體積小的優良產品。
產品型號參數表:
型號:SJA SJB SWL JWM SL TP SJ MA絲桿升降機型號
運動形式:絲桿運動/螺母運動
組合形式:H型
頭部形式:法蘭端、插銷端/外螺紋、球形鉸接、銷孔端
輸入形式:單軸輸入、雙軸輸入、法蘭輸入、法蘭+軸輸入
可加附件:配套電機、手搖輪、絲桿防護罩、放旋轉、螺母等
應用范圍
1. 生產流水線中提升、位移、夾緊,翻轉等執行裝置;
2. 冶金設備中裝置及夾緊,提升和翻轉裝置;
3. 車輛制造業的舉車機、柔性工裝及焊接升降機等;
4. 光伏產業單晶硅、多晶硅鑄錠爐的升降裝置及太陽能發電跟蹤裝置;
5. 航空航天、國防軍事、天文望遠鏡等遙控執行裝置;
6. 升降舞臺升降裝置;
7. 造船、水利、造紙、食品及倉儲、鑄造等行業;醫療器械、木工機械、食品機械的各種執行機構;
8. 立車和龍門等機床上的提升裝置。
推力范圍:0.5-30噸
–行程可至8m,得考慮絲杠的穩定性及導向機構
–工作制30%,如果負載率較小,則可以適當提高工作制
–升降速度小于1500mm/min(23mm/s),特殊情況可以達到46mm/s
–效率小于33%,有自鎖功能,大減速比L1自鎖
–精度定位,附加反齒隙裝置精度可至0.05mm
–同步,同一電機可同時驅動多臺螺旋升降機,機械同步
–可配編碼器,限位開關,防塵罩,安全螺母,減速機,普通電機,伺服電機,不銹鋼材料等
–操作維護簡單,噪音低
