產品詳細介紹、優點:
T系列齒輪轉向箱又名換向器、轉向器,是一種動力傳達機構,是減速機中的一個系列,在工業領域有很廣泛的應用。轉向箱目前已經實現了標準化和規格多樣化。轉向箱可以正反運轉,低速或高速傳動平穩。轉向箱當速比不是1:1時,橫軸輸入、縱軸輸出為減速,縱軸輸入、橫軸輸出為增速。
產品特點

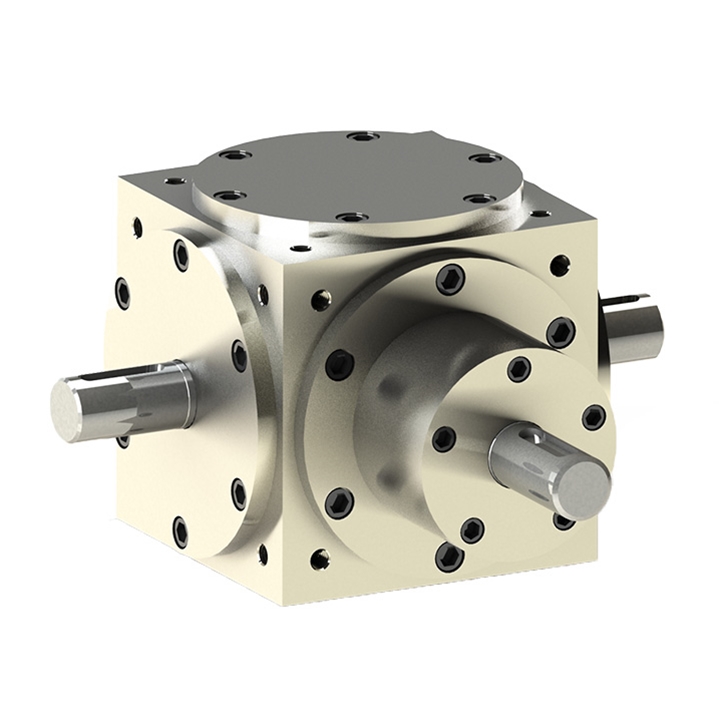

1、HD螺旋錐齒換向器箱體形狀為正六面體,能適應不同方位的安裝。
2、螺旋換向器設計使用壽命長,承載能力大,傳動平穩,噪音低齒輪線速度可高達40米/秒,傳動效率高達 94%一98% 。
3、弧齒圓錐齒輪采用低碳合金結構鋼,經滲碳淬火熱處理,并經研磨跑合,實現精度較高的硬齒面閉式傳動。
4、HD系列換向器共有七種規格,選型范圍大,輸出軸形式多樣,可滿足多種場合的需要。
5、換向器可實現減速和增速兩種傳動方式
HD螺旋錐齒轉向器型號
HD09、HD11、HD14、HD17、HD19、HD21、HD24、HD28
HDA09、HDA11、HDA14、HDA17、HDA19、HDA21、HDA24、HDA28
HDF09、HDF11、HDF14、HDF17、HDF19、HDF21、HDF24、HDF28
HDAF09、HDAF11、HDAF14、HDAF17、HDAF19、HDAF21、HDAF24、HDAF28
聯接型式
HD輸入、輸出軸伸式聯接
HAD輸入軸伸、輸出軸裝式聯接
HDF帶輸入法蘭、輸出軸伸式聯接
HDAF帶輸入法蘭、輸出軸裝式聯接
應用范圍
該系列換向器適用于起重、運輸、冶金、礦山、化工、輕工等各種機械設備的傳動機構中。
