產品詳細介紹、優點:

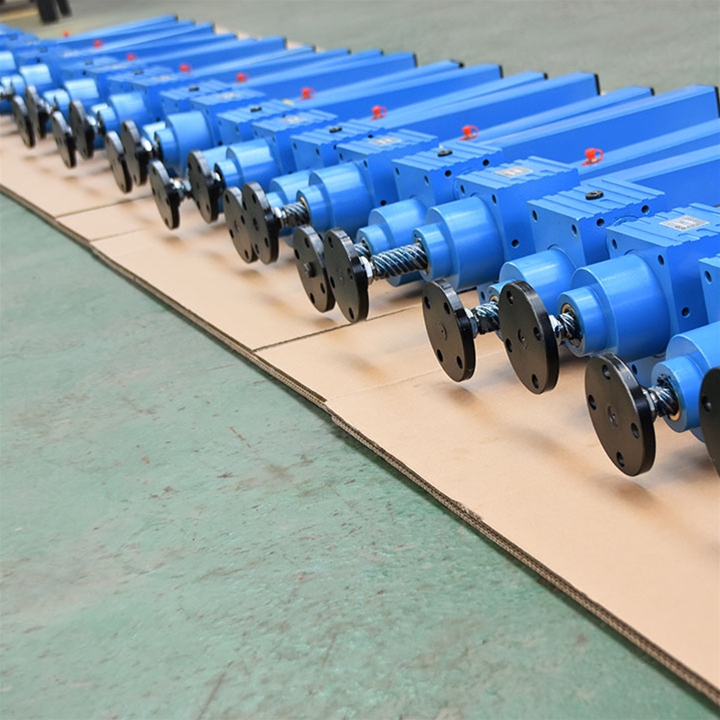

QTB螺旋絲桿升降機、滾珠絲桿升降機型號齊全,多種型號,多種安裝使用方式,SJB絲桿升降機適用于低速、低頻率的工作場合,它既可以單獨使用,又可以多臺組合,通過直角轉向器、聯軸器和連接桿等聯接件組合在一起并能按一定程序準確控制機構工作。
優勢:
1.QTB滾珠絲桿升降機的定位精度更高;
因為它的滾動摩擦不同與梯形絲桿的滑動摩擦,且低速時也不會出現爬行的狀態,并且重復定位精度也要高一些。
2.摩擦小、噪音低;
因為滾動接觸比滑動接觸的摩擦耗能更低,磨損消耗也自然更少,所以它能更長時間的保持高精度狀態,同時由于摩擦力低,潤滑脂的用量也很少,保養起來更加方便。
3.傳動率高;
承載力更強,以及擁有著更好的載荷適應性。
4.運行平穩;
它可以更高速高頻的使用,由于它的摩擦阻力小,用來驅動它的動力源可以更加小型化,使驅動扭矩大大減少,提高工作效率。
應用范圍
1. 航空航天、雷達,飛機檢修、動車檢測維修臺、國防軍事、天文望遠鏡等
2. 造車行業的舉車機、柔性工裝及焊接升降機等;
3. 光伏行業、單晶硅、多晶硅鑄錠爐的升降裝置以及太陽能發電跟蹤
4. 船舶工業、電力、水利、造紙、食品及倉儲、壓鑄、石油化工等行業;醫療器械、木工機械、食品機械、紡織機械5.自動化生產線的提升、位移、夾緊,翻轉等
6.冶金設備、升降舞臺的升降,立車和龍門等機床上的提升等

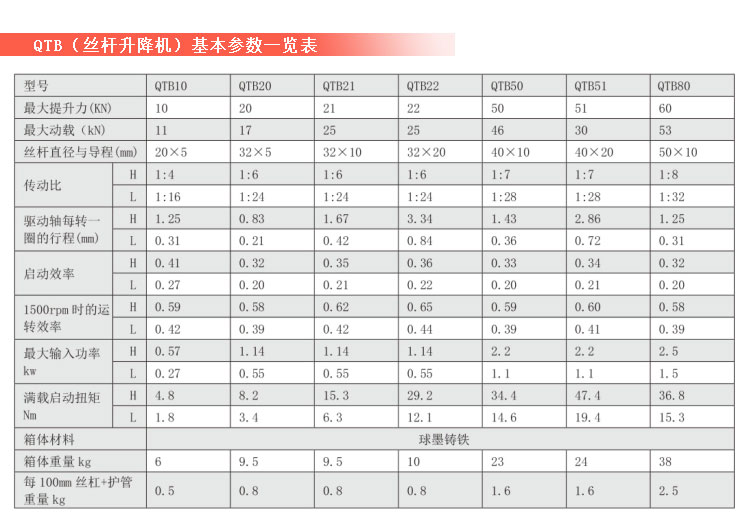

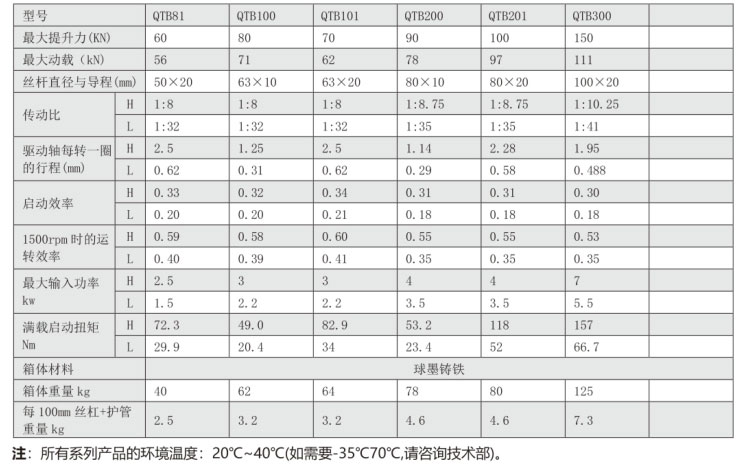

產品型號參數表:
型號:QTB10 QTB20 QTB21 QTB50 QTB51 QTB80 QTB81 QTB100 QTB101 QTB200 QTB201 QTB300
運動形式:絲桿運動/螺母運動
減速比:1:4 1:6 1:7 1:8 1:8.75 1:10.25
提升力KN 5 10 20 50 80 100 200 300
頭部形式:法蘭端、插銷端/外螺紋、球形鉸接、銷孔端
輸入形式:單軸輸入、雙軸輸入、法蘭輸入、法蘭+軸輸入
可加附件:配套電機、手搖輪、絲桿防護罩、防旋轉、螺母等
推力范圍:0.5-30噸
–行程可至8m,得考慮絲杠的穩定性及導向機構
–工作制30%,如果負載率較小,則可以適當提高工作制
–升降速度小于1500mm/min(23mm/s),特殊情況可以達到46mm/s
–效率小于33%,有自鎖功能,大減速比L1自鎖
–精度定位,標準產品精度可至0.1mm,含反齒隙附件精度可至0.04mm
–機械同步,同一電機可同時驅動多臺螺旋升降機,機械同步
–可配編碼器,限位開關,防塵罩,安全螺母,減速機,普通電機,伺服電機,不銹鋼材料等
–操作維護簡單,噪音低
